什么是拨动开关:

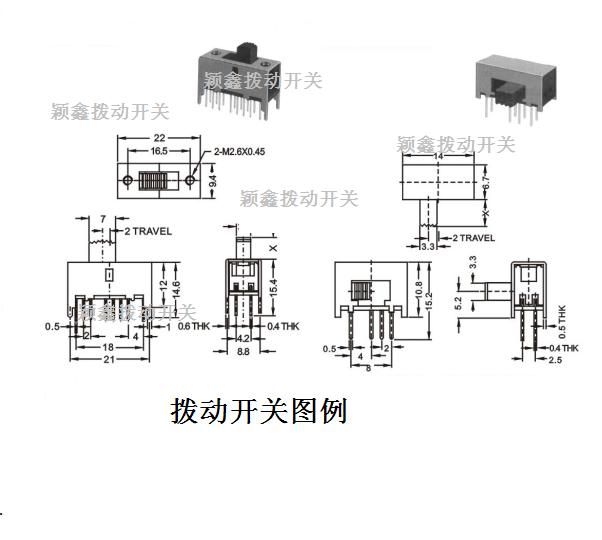

拨动开关是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点.如图例是一些具有代表性的拨动开关

颖鑫拨动开关用途，东莞拨动开关特点，深圳拨动开关规格书

拨动开关的分类：

拨动开关分为：

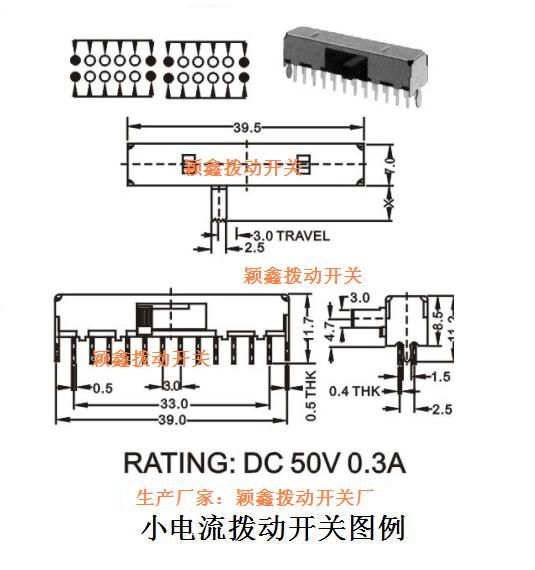

1.小电流拨动开关:

适用范围：电子玩具、收音机、手电筒、手机、MP3、相机、通讯设备等小电流电子制品。

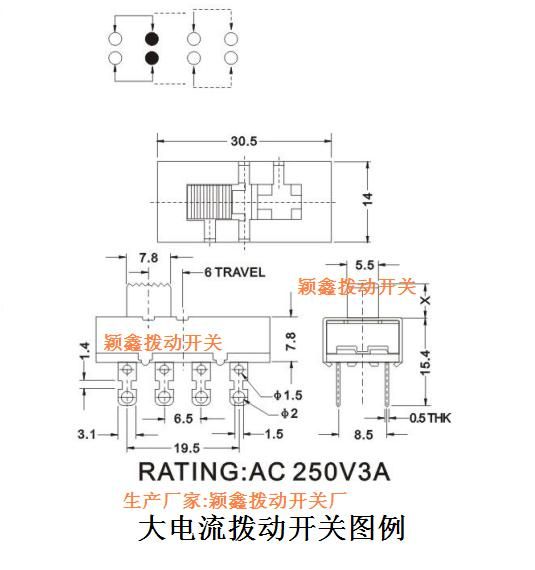

2.大电流拨动开关。

适用范围：家用电器、影响器材、电子琴、汽车音响、及电脑IT周边等大电流电子制品。

动开关规格书及电气性能：

一.电气性能规格
　　1.接触电阻测试：
　　在微小电流（100mA）以下测试。
　　要求：必须达到30毫欧以下。
　　2.绝缘电阻测试：
　　输入500V DC电压1分钟,按以下接触方法测试:
　　(1) 接触端子之间.
　　(2) 胶座体与排脚之间.
　　要求：必须达到100兆欧以上.
　　3.耐电压测试：
　　输入AC 500V（50-60Hz)电压，1分钟感度电流为0。5mA，按以下接触方法测试：
　　（1）排脚相互之间
　　（2）排脚与外壳之间
　　要求：没有绝缘破坏等异常.
　　二.机械性能规格
　　1.动作力30gf----400gf不等（根据客户要求）
　　2.端子强度
　　在任意一个方向的先端上加力度(500gf)1分钟.
　　在排脚中没有裂开,菘动等异常,
　　要求：满足于机械,电器性能.
　　3.测试标准状态
　　在没有指定的情况下测试温度、湿度、气压如下：
　　(1) 温度为5℃~35℃
　　(2) 湿度为45%~85%
　　(3) 气压为80Kpa~106Kpa
　　三.耐久性
　　1.可焊性试验
　　端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.
　　注意：
　　（1）焊接时间应少于3秒
　　（2）焊接面积要有75%以上.
　　2.耐焊性试验
　　焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜
　　手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.
　　要求：必须满足本体无变形,满足于机械、电气能.
　　3.寿命测试
　　无负荷：操作者以每分钟60次的频率作100，000回之无负荷测试。
　　要求：
　　(1)接触电阻不能超于200mΩ
　　(2)其它、满足于机械、电器性能.
　　4.耐热试验
　　放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.
　　要求：外观无异常驻,满足于机械,电器性能.
　　5.耐冷试验
　　放置40±2℃。的相对湿度为90~96%环境中96小时后，
　　再将样板放在正常环境1小时后进行测试。
　　要求：外观无异常,满足于机械,电器性能.
　　6.潮湿试验
　　放置40±2℃。的相对湿度为90~96%环境中96小时后，
　　再将样板放在正常环境1小时后进行测试。
　　要求：外观无异常,满足于机械,电器性能.

拨动开关组成部件：

拨动开关是由以下部件组成：
　　1.铁壳
　　2.塑胶
　　3.端子
　　4.底版
　　5.接码
　　6.波珠
　　7.弹弓
　　8.红油
